RAMUS LED Highbay – bis 32.000 lm mit 1–10 V oder DALI

RAMUS LED Highbay – bis 32.000 lm mit 1–10 V oder DALI

€165,05 EUR
€165,05 EUR
Sale Ausverkauft
Versandkosten werden im Checkout berechnet.
Abstrahlwinkel
Dimmfunktion
Leistungsstufen

RAMUS-120-CCT-V120CB

Art.-Nr.18750

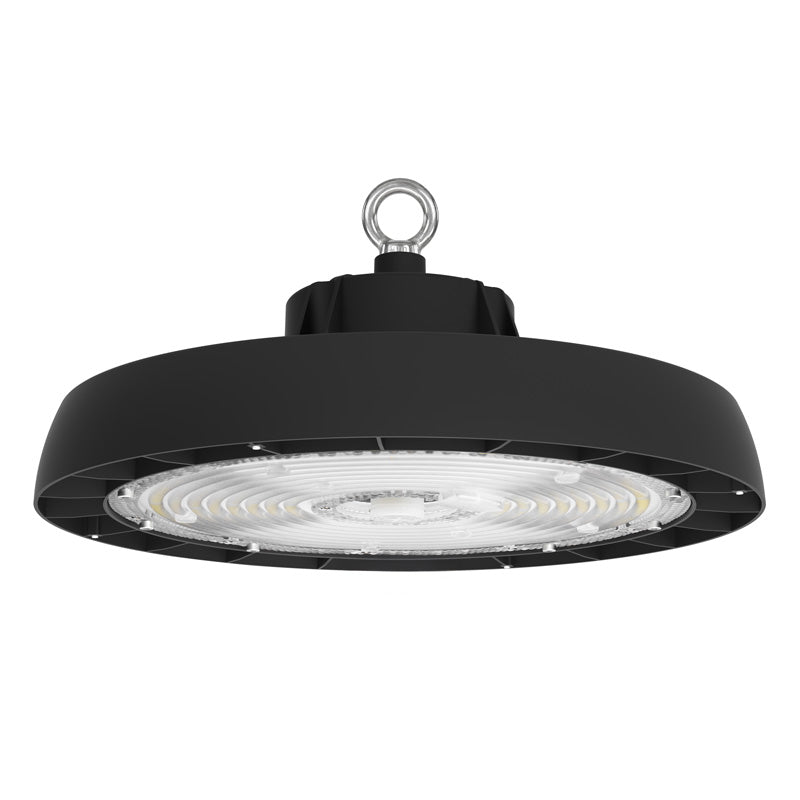

Der RAMUS LED Highbay ist für die Beleuchtung von Industrie-, Lager- und Sporthallen ausgelegt. Zwei Baugrößen decken Lichtströme bis 19.200 beziehungsweise 32.000 lm ab. Zur Auswahl stehen Varianten mit 60° für eine gebündelte oder 120° für eine breite Lichtverteilung. Ein Abstrahlwinkel von 90° ist auf Anfrage erhältlich.

Die Ausführungen mit 1–10-V-Dimmung ermöglichen die Einstellung von Leistung und Farbtemperatur über DIP-Schalter. Bei der 120-W-Baugröße stehen 70, 90 und 120 W mit 11.200, 14.400 oder 19.200 lm zur Verfügung. Die 200-W-Baugröße lässt sich auf 120, 160 oder 200 W mit 19.200, 25.600 oder 32.000 lm einstellen. Die Farbtemperatur kann jeweils zwischen 4.000, 5.000 und 6.000 K gewählt werden.

Die DALI-Ausführungen arbeiten mit einer festen Leistung von 120 oder 200 W und einer Farbtemperatur von 4.000 K. Sie liefern 19.200 beziehungsweise 32.000 lm und werden über DALI gesteuert. Alle Varianten erreichen eine Lichtausbeute von 160 lm/W.

Das schwarze Aluminiumgehäuse und die UV-beständige Polycarbonatlinse verbinden Schutzart IP65 mit Schlagfestigkeit IK08. Die Bemessungslebensdauer beträgt 50.000 Stunden bei L80/B10.

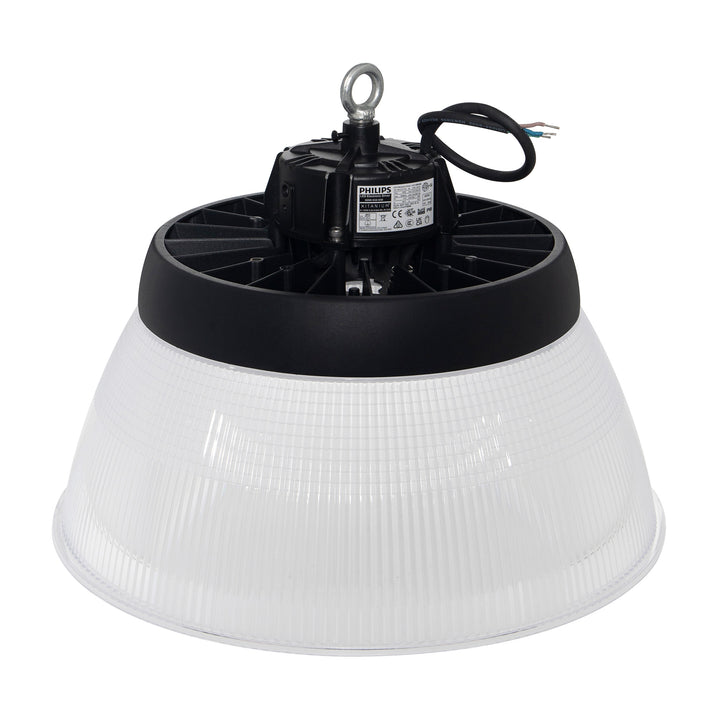

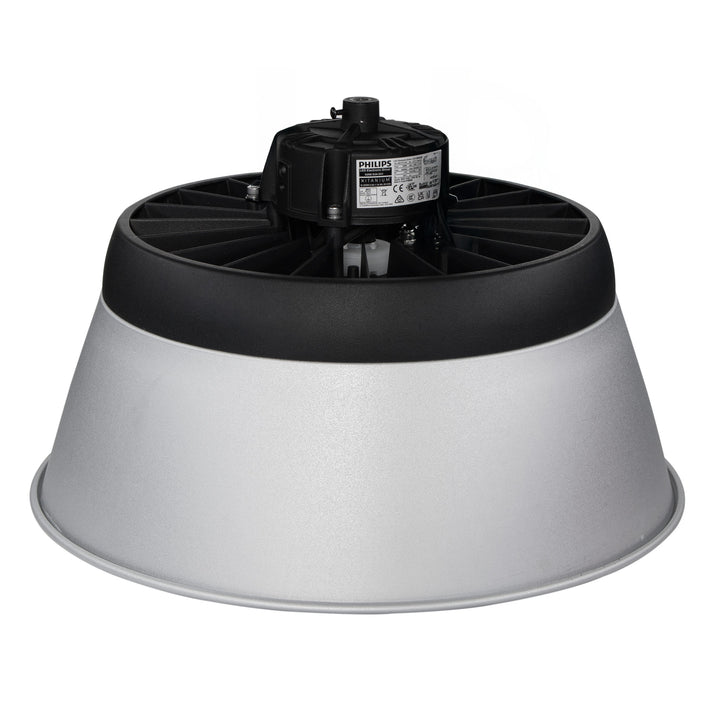

Zum Lieferumfang gehören eine Gewindeöse sowie die Installations- und Betriebsanleitung. Reflektoren, Refraktoren, ein Bewegungssensor und ein Bügel für alternative Montagearten sind separat beziehungsweise auf Anfrage erhältlich.

Downloads

Datenblatt herunterladen Installationsanleitung herunterladen
Vollständige Details anzeigen

Technische Details

Gesamtlichtstrom 1–10 V, 120-W-Baugröße: 11.200 / 14.400 / 19.200 lm
1–10 V, 200-W-Baugröße: 19.200 / 25.600 / 32.000 lm
DALI, 120 W: 19.200 lm
DALI, 200 W: 32.000 lm
Lichtausbeute 160 lm/W
Leistungsaufnahme 1–10 V, 120-W-Baugröße: 70 / 90 / 120 W
1–10 V, 200-W-Baugröße: 120 / 160 / 200 W
DALI: 120 W / 200 W
Farbtemperatur 1–10 V: 4.000 / 5.000 / 6.000 K
DALI: 4.000 K
Farbwiedergabe Ra>80
Optik UV-beständige Polycarbonatlinse
Dimmfunktion 1–10 V oder DALI, je nach Ausführung
Halbwertwinkel 60° oder 120°
90° auf Anfrage
Produktabmessungen 120-W-Baugröße: Ø 290 × H 122 mm, 172 mm mit Öse
200-W-Baugröße: Ø 330 × H 122 mm, 172 mm mit Öse
Schutzklasse I
Schlagfestigkeit IK 08
Schutzart IP65
Input 220 - 240 V AC / 50 / 60 Hz
Treiber integriert
Lichtstromerhalt L80/B10
Bemessungslebensdauer 50.000 h
Umgebungstemperaturbereich -20 °C bis +50 °C
Produktgewicht 120-W-Baugröße: 2.250 g
200-W-Baugröße: 2.550 g
Garantie 60 Monate
Produktmaterial Aluminium
